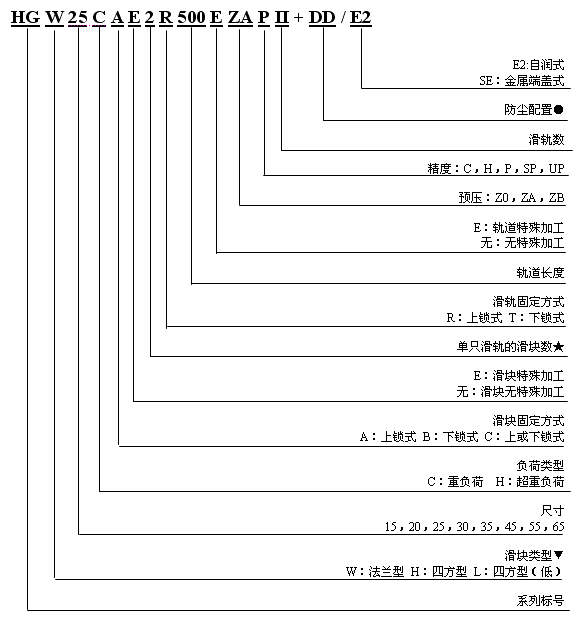

注:
- ★单轴滑轨数若只用一支,则不写,两支标记II,三支标记III,以此类推。
- ●防尘配置中无记号为防尘标准配置(刮油片+防尘片);ZZ:(刮油片+防尘片+金属刮板);KK:(双刮油片+防尘片+金属刮板);DD:(双刮油片+防尘片)
- ▼滑块类型L为四方型H之低组装滑块,其组合高度与同尺寸之法兰型一致。
直线导轨系列
HG系列
EG系列
MGN/MGW系列
RG系列
E2型式
Q1型式
技术文档
各系列直线导轨选用参考
HG系列: |
磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机械、搬运机械、运送装置 |
EG系列: |
产业自动化机械、半导体机械、雷射雕刻机、包装机械 |
MGN/MGW系列: |
印表机、机械手臂、电子仪器设备、半导体设备 |
RG系列: |
CNC加工机、重切削加工机、CNC磨床、注塑机、放电加工机、线切割机、大型龙门机床 |
